Bản thang là bộ phận chịu lực quan trọng của cầu thang, có nhiệm vụ đỡ hệ bậc và truyền tải trọng về các cấu kiện liên kết trong công trình. Vậy bản thang là gì, cấu tạo như thế nào và chiều dày bao nhiêu là phù hợp với nhà ở? Cùng Villa 365 tìm hiểu chi tiết về cấu tạo, kích thước, cách bố trí thép và những lưu ý khi thi công bản thang bê tông cốt thép.
Bản Thang Là Gì Trong Xây Dựng?

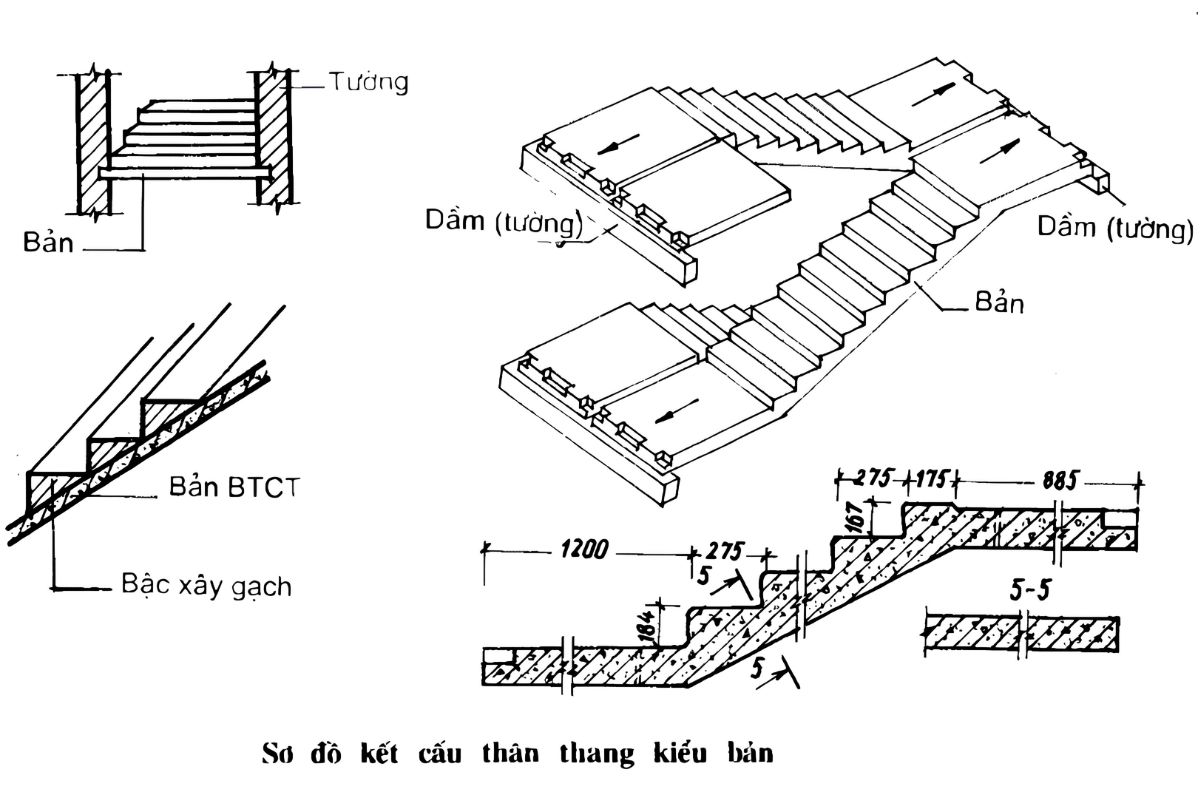

Khái niệm bản thang (Stair Flight Slab)
Bản thang là gì? Bản thang (Stair Flight Slab) là bộ phận kết cấu nằm nghiêng theo độ dốc của cầu thang, có nhiệm vụ đỡ các bậc thang và chịu tải trọng phát sinh trong quá trình sử dụng. Tùy giải pháp kết cấu, bản thang có thể truyền tải trực tiếp về dầm chiếu nghỉ, dầm chiếu tới, tường chịu lực hoặc hệ cốn thang.
Hiểu đơn giản, nếu các bậc tạo nên mặt bước để người sử dụng di chuyển thì bản thang chính là phần kết cấu chịu lực nằm phía dưới hệ bậc đó.
Trong nhà phố, biệt thự và nhiều công trình dân dụng, bản thang bê tông cốt thép toàn khối được sử dụng phổ biến nhờ khả năng chịu lực, độ cứng và độ bền cao. Ngoài bê tông cốt thép, thiết kế hiện đại còn có thể sử dụng bản thép, khung thép hoặc những hệ kết cấu đặc biệt tùy yêu cầu kiến trúc.
Một cầu thang có thể gồm bản thang 1 vế, bản thang 2 vế hoặc nhiều vế kết hợp với chiếu nghỉ. Cách bố trí phụ thuộc chiều cao tầng, kích thước ô thang và phương án tổ chức giao thông trong nhà.

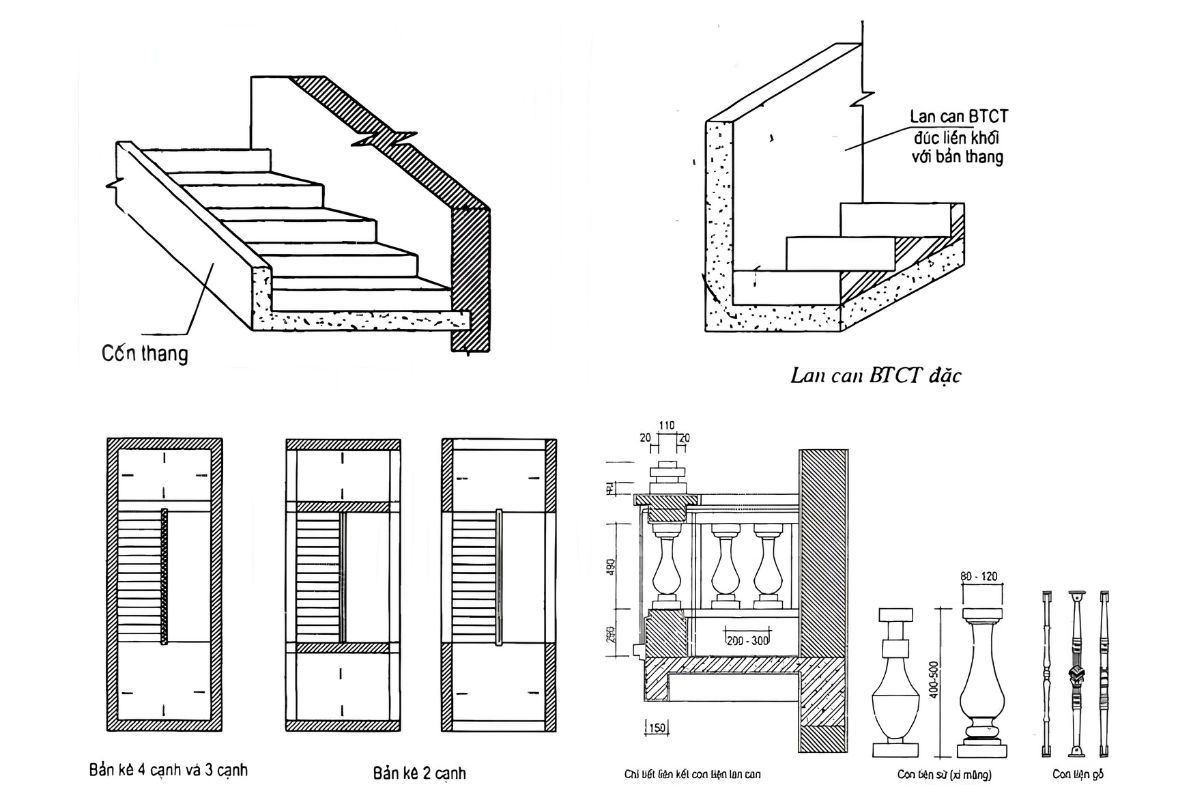

Phân biệt Bản Thang và Cốn Thang
Bản thang và cốn thang là hai khái niệm dễ bị nhầm lẫn nhưng không hoàn toàn giống nhau.
Bản thang là cấu kiện dạng bản nghiêng nằm bên dưới bậc thang. Trong khi đó, cốn thang là cấu kiện dạng dầm nghiêng chạy theo chiều dốc cầu thang, thường bố trí ở một hoặc hai bên vế thang để đỡ bản và bậc.
Có thể phân biệt nhanh như sau:
| Tiêu chí | Bản thang | Cốn thang |
| Dạng kết cấu | Dạng bản nghiêng | Dạng dầm nghiêng |
| Vị trí | Phía dưới hệ bậc | Thường dọc theo cạnh vế thang |
| Chức năng chính | Đỡ bậc và chịu tải trên vế thang | Đỡ bản/bậc và truyền tải về gối |
| Phạm vi bố trí | Có thể phủ toàn bộ chiều rộng vế thang | Thường bố trí theo cạnh hoặc trục chịu lực |
| Vật liệu phổ biến | Bê tông cốt thép, thép | Bê tông cốt thép, thép |
Không phải mọi bản thang cầu thang đều bắt buộc có cốn. Phương án kết cấu cụ thể phải được lựa chọn dựa trên khẩu độ, sơ đồ chịu lực, kiến trúc và tính toán của kỹ sư kết cấu.
Cấu Tạo Và Vai Trò Của Bản Thang Trong Kết Cấu Nhà

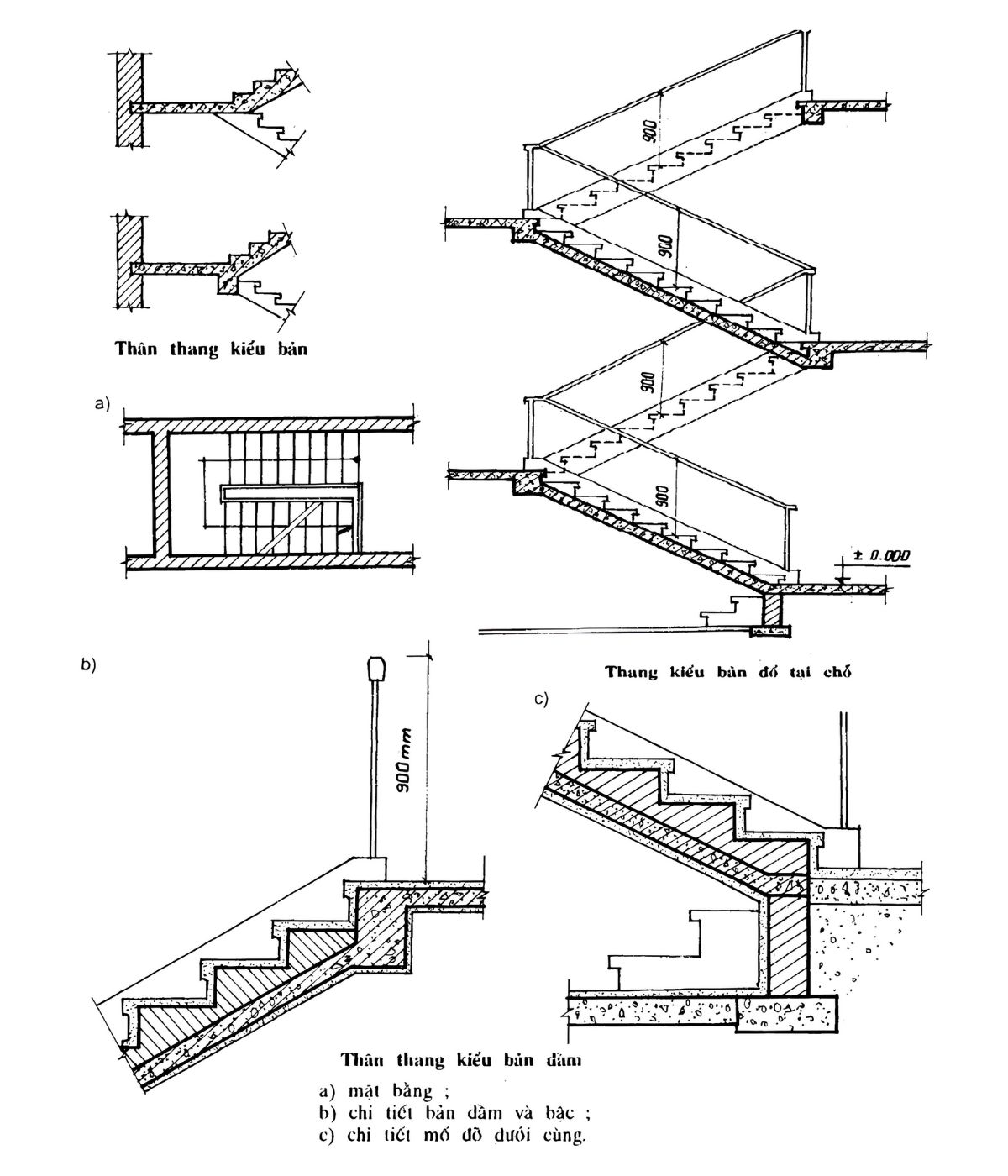

Cấu tạo bê tông cốt thép của bản thang
Cấu tạo bản thang bê tông cốt thép về cơ bản gồm phần bê tông và hệ thống cốt thép được bố trí theo phương chịu lực và phương phân bố.
Một hệ bản thang cầu thang bê tông thường liên quan đến các thành phần:
- Bản bê tông cốt thép nghiêng theo vế thang.
- Thép chịu lực chính.
- Thép phân bố và thép cấu tạo.
- Hệ bậc thang phía trên bản.
- Dầm chiếu nghỉ, dầm chiếu tới hoặc cấu kiện làm gối đỡ.
- Chiếu nghỉ và chiếu tới.
- Lớp hoàn thiện như đá, gạch, gỗ hoặc vật liệu trang trí khác.
Bản thang và bậc thang cũng cần được phân biệt. Bản thang là bộ phận kết cấu chịu lực, còn bậc thang chủ yếu tạo mặt bậc và cổ bậc phục vụ việc di chuyển. Với cầu thang bê tông cốt thép, hai phần thường được thi công liên kết thành một hệ thống thống nhất.
Vai trò truyền tải trọng trong hệ kết cấu cầu thang
Trong quá trình sử dụng, cầu thang chịu tải từ trọng lượng bản thân, lớp hoàn thiện, lan can và người di chuyển. Bản thang tiếp nhận các tải trọng này rồi truyền chúng về hệ gối đỡ theo sơ đồ kết cấu đã thiết kế.
Đường truyền lực có thể khái quát: Bậc thang → Bản thang → Dầm/cốn/tường hoặc gối đỡ → Hệ kết cấu chính → Móng.
Vì vậy, thiết kế bản thang không chỉ ảnh hưởng đến độ chắc chắn của riêng cầu thang mà còn liên quan đến sự làm việc đồng bộ với dầm, sàn và các cấu kiện xung quanh.
Kích Thước Tiêu Chuẩn Của Bản Thang Theo Quy Chuẩn Xây Dựng
Kích thước bản thang không nên áp dụng một con số cố định cho mọi công trình. Các thông số cần được lựa chọn theo công năng, kích thước ô thang, chiều cao tầng, tải trọng và kết quả tính toán kết cấu.
Chiều dày bản thang tiêu chuẩn (Hb)
Chiều dày bản thang là thông số ảnh hưởng trực tiếp đến khả năng chịu lực, độ cứng, trọng lượng bản thân và lượng vật liệu sử dụng. Trong nhà ở dân dụng, chiều dày bản thang bê tông cốt thép thường được lựa chọn sơ bộ trong khoảng 80–120 mm. Một số cầu thang có khẩu độ hoặc yêu cầu chịu lực lớn hơn có thể cần bản dày hơn.
Tuy nhiên, khoảng 80–120 mm chỉ nên xem là giá trị tham khảo thường gặp trong thiết kế nhà ở, không phải kích thước bắt buộc áp dụng cho mọi bản thang. Chiều dày chính xác cần được kỹ sư xác định thông qua tính toán bản thang, kiểm tra khả năng chịu lực và độ võng.
Độ rộng và độ dốc bản thang tối ưu
Đối với bản thang nhà ở, chiều rộng vế thang thường được lựa chọn khoảng 0,9–1,2 m để đáp ứng nhu cầu đi lại. Nhà có diện tích hạn chế có thể sử dụng phương án nhỏ hơn nếu vẫn đáp ứng yêu cầu thiết kế, trong khi biệt thự hoặc nhà có không gian lớn thường bố trí vế thang rộng hơn.
Độ dốc cầu thang phụ thuộc vào chiều cao bậc và chiều rộng mặt bậc. Trong thực tế nhà ở, góc dốc khoảng 30–37° thường tạo cảm giác đi lại tương đối thuận tiện.
Có thể tham khảo quan hệ kích thước bậc theo công thức kinh nghiệm:
2h + b ≈ 600–630 mm
Trong đó:
- h: chiều cao bậc.
- b: chiều rộng mặt bậc.
Công thức này hỗ trợ cân đối sự thoải mái khi di chuyển, nhưng khi thiết kế vẫn cần xem xét mặt bằng thực tế và các yêu cầu kỹ thuật áp dụng cho từng loại công trình.
Bảng tổng hợp thông số kỹ thuật bản thang tham khảo
Để lựa chọn kích thước bản thang phù hợp, gia chủ cần xem xét đồng thời chiều dày bản, chiều rộng vế thang, độ dốc và tỷ lệ giữa chiều cao – chiều rộng bậc. Bảng dưới đây tổng hợp các thông số kỹ thuật bản thang thường được tham khảo trong thiết kế nhà ở, giúp bạn dễ hình dung trước khi triển khai tính toán kết cấu chi tiết.
| Thông số | Khoảng tham khảo cho nhà ở | Lưu ý |
| Chiều dày bản thang | 80–120 mm | Cần tính toán theo khẩu độ và tải trọng |
| Chiều rộng vế thang | Khoảng 0,9–1,2 m | Tùy diện tích và nhu cầu sử dụng |
| Góc dốc thường dùng | Khoảng 30–37° | Cần phối hợp chiều cao và mặt bậc |
| Chiều cao bậc | Khoảng 150–180 mm | Ưu tiên đồng đều giữa các bậc |
| Chiều rộng mặt bậc | Khoảng 250–300 mm | Cần đảm bảo bước chân thuận tiện |
| Công thức tiện nghi | 2h + b ≈ 600–630 mm | Giá trị tham khảo khi thiết kế |
Các thông số trên mang tính tham khảo cho thiết kế nhà ở. Không nên hiểu đây là một bộ kích thước cố định áp dụng cho mọi công trình hoặc mặc định là yêu cầu duy nhất của TCVN.

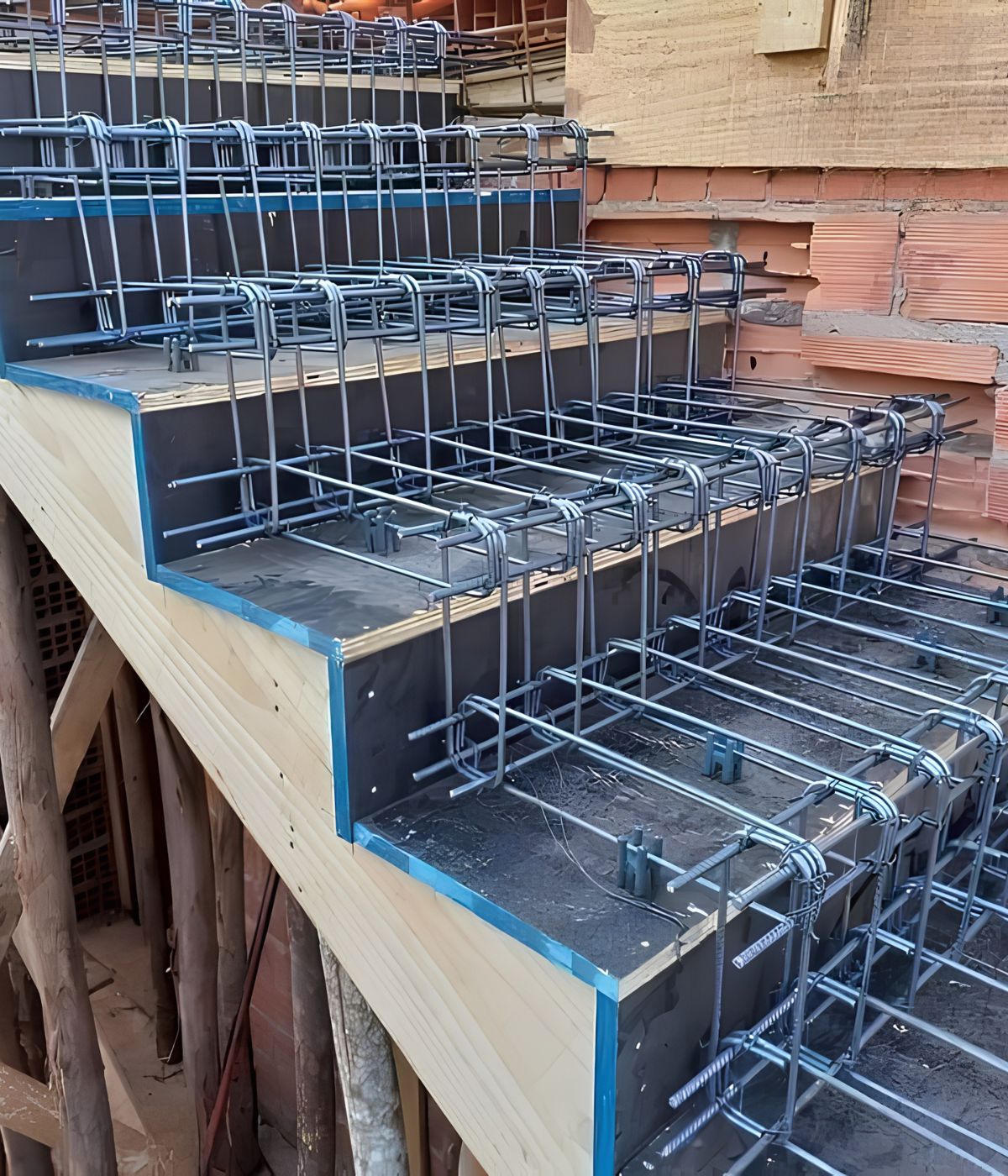

Hướng Dẫn Cách Bố Trí Thép Bản Thang Đúng Kỹ Thuật
Quy tắc đặt thép chịu lực và thép phân bố
Đối với bản thang bê tông cốt thép, thép chịu lực chính được bố trí theo phương làm việc của bản theo sơ đồ tính toán. Với dạng bản thang một phương thường gặp, thép chính thường chạy dọc theo chiều vế thang, từ gối dưới lên gối trên.
Thép phân bố được bố trí theo phương còn lại, giúp giữ ổn định hệ thép, phân bố ứng suất và hạn chế nứt do co ngót, nhiệt độ.
Khi bố trí thép cần chú ý:
- Đúng đường kính và khoảng cách theo bản vẽ kết cấu.
- Đảm bảo lớp bê tông bảo vệ.
- Không tự ý cắt hoặc giảm thép chịu lực.
- Bố trí thép tăng cường tại khu vực có nội lực lớn khi thiết kế yêu cầu.
- Sử dụng con kê phù hợp để giữ đúng vị trí thép trong quá trình đổ bê tông.
Đường kính, số lượng và khoảng cách cốt thép không nên lựa chọn theo kinh nghiệm đơn thuần mà phải dựa trên thiết kế và tính toán kết cấu.
Nguyên tắc neo thép bản thang vào dầm chiếu nghỉ/dầm chân thang
Khu vực giao giữa bản thang và dầm chiếu nghỉ, chiếu tới hoặc dầm chân thang là vị trí quan trọng vì đây là nơi truyền lực giữa các cấu kiện. Cốt thép phải có chiều dài neo phù hợp theo thiết kế, đảm bảo khả năng truyền lực vào gối.
Nếu neo thép không đủ, đặt sai vị trí hoặc thi công thiếu thép tăng cường, nguy cơ xuất hiện vết nứt tại vị trí tiếp giáp có thể tăng lên. Đặc biệt, không nên tự ý cắt thép ngay tại vùng giao giữa bản thang và chiếu nghỉ chỉ để thuận tiện thi công.
Các Loại Bản Thang Phổ Biến Trong Thiết Kế Hiện Đại
Có thể phân loại bản thang theo vật liệu, hình thức kết cấu hoặc cách tổ chức mặt bằng cầu thang.

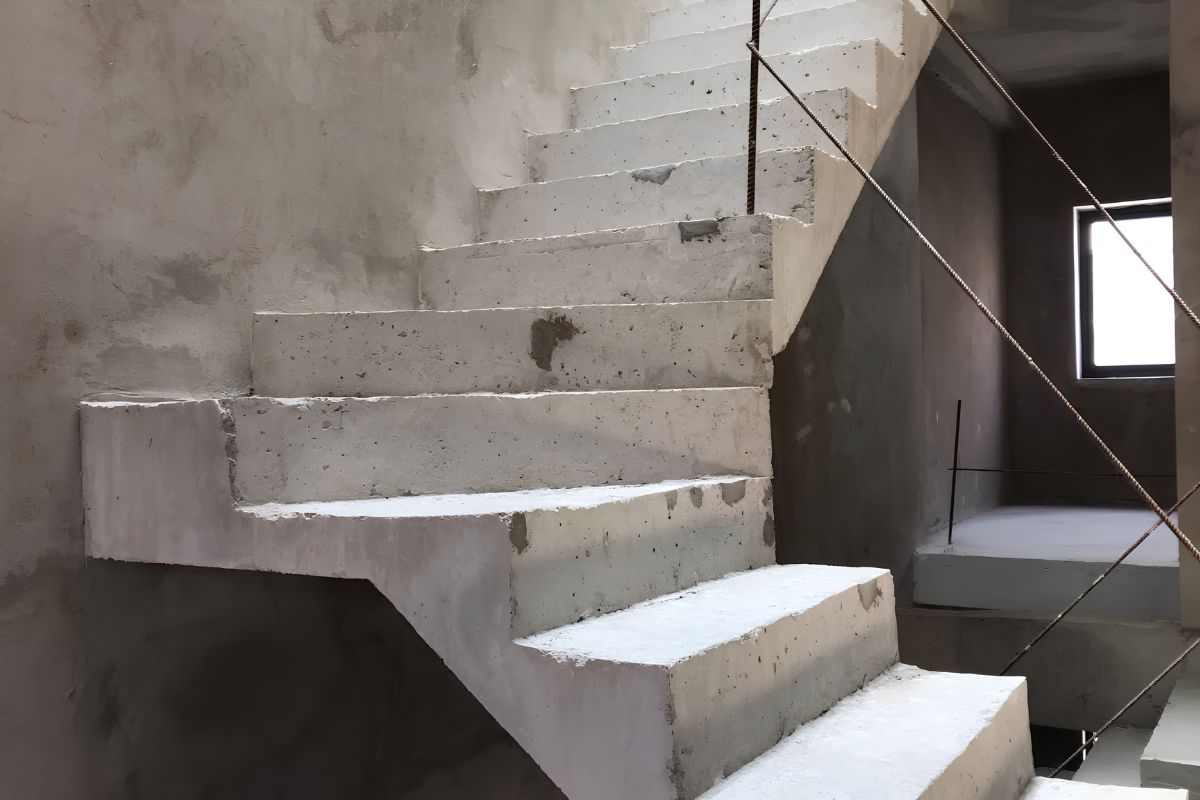

Bản thang bê tông cốt thép toàn khối
Đây là phương án phổ biến trong nhà phố và biệt thự. Bản thang bê tông cốt thép được thi công tại chỗ và liên kết với chiếu nghỉ, dầm hoặc sàn tạo thành hệ kết cấu tương đối đồng bộ.
Ưu điểm của phương án này là độ cứng tốt, độ bền cao, ít rung khi sử dụng và thuận tiện hoàn thiện bằng đá, gỗ hoặc gạch.
Theo hình thức mặt bằng có thể gặp:
- Bản thang 1 vế: một vế liên tục nối hai cao độ, phù hợp khi có đủ chiều dài mặt bằng.
- Bản thang 2 vế: hai vế kết nối qua chiếu nghỉ, rất phổ biến trong nhà ở.
- Bản thang chữ U: hai vế thường chạy gần song song và đổi hướng khoảng 180°, giúp tổ chức cầu thang tương đối gọn.
- Bản thang chữ L: hai vế đổi hướng khoảng 90°, phù hợp bố trí tại góc hoặc khu vực cần chuyển hướng giao thông.

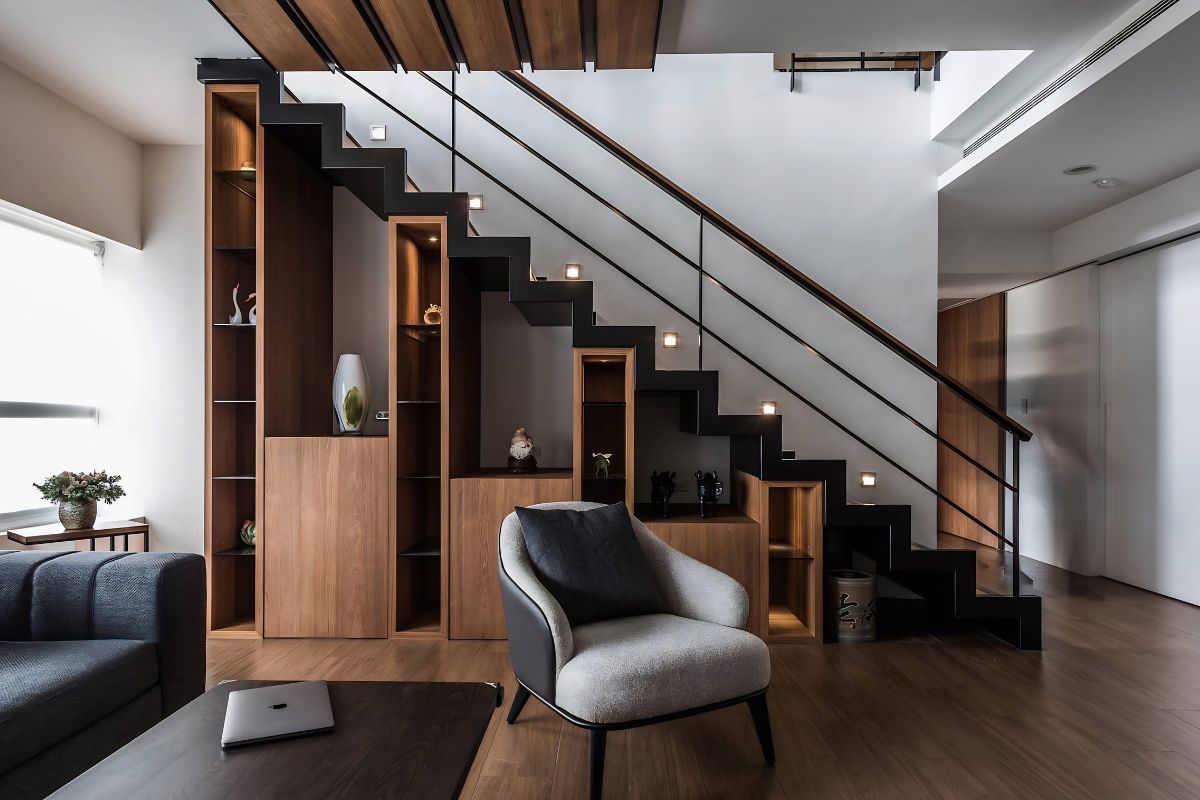

Bản thang thép / khung sắt chịu lực
Cầu thang thép sử dụng bản thép, dầm thép hoặc hệ khung kim loại làm kết cấu chịu lực. Ưu điểm là thi công nhanh, trọng lượng kết cấu có thể nhẹ hơn bê tông và dễ tạo hình thanh thoát.
Loại bản thang này thường xuất hiện trong nhà phong cách Industrial, Modern, Loft hoặc các công trình cải tạo cần hạn chế gia tăng tải trọng. Tuy nhiên, thiết kế cần đặc biệt quan tâm đến rung động, liên kết, chống ăn mòn, tiếng ồn và khả năng chống cháy của kết cấu.

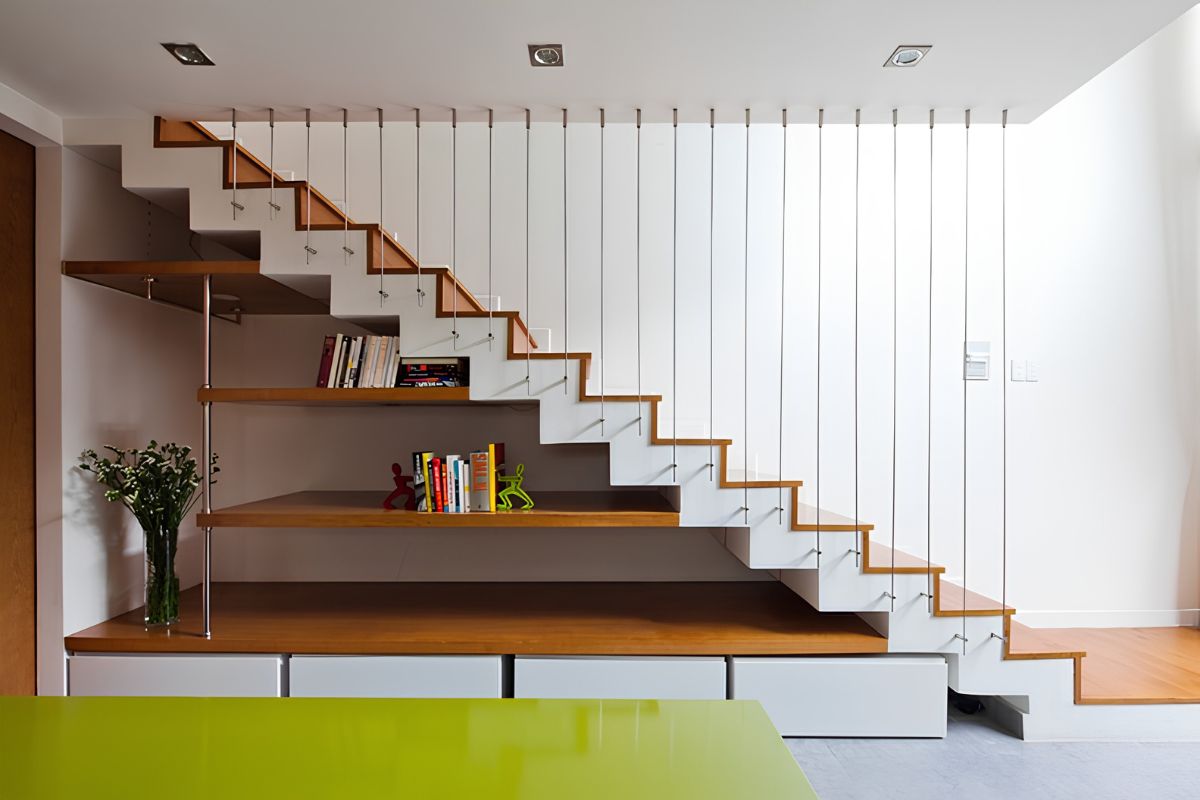

Bản thang ziczac (Thang gấp giấy)
Bản thang ziczac tạo hình liên tục theo mặt bậc và cổ bậc, nhìn từ bên cạnh giống một đường gấp khúc. Kiểu cầu thang này tạo cảm giác tối giản, hiện đại và có giá trị thẩm mỹ cao.
Thang ziczac có thể được thực hiện bằng bê tông cốt thép hoặc thép. Do hình thức kết cấu đặc biệt, việc tính toán, bố trí thép hoặc thiết kế liên kết cần được thực hiện cẩn thận, đặc biệt tại các góc gãy.
Chẳng hạn, cầu thang ziczac tại The Courtyard House (theo Happynest, 11/2023) nổi bật với hình khối gấp khúc liền mạch, toàn bộ cầu thang sử dụng tông đen mạnh mẽ, tạo vẻ hiện đại, tối giản và làm rõ đường nét hình học đặc trưng của thiết kế.
Quy Trình Thi Công & Checklist Nghiệm Thu Bản Thang Khỏi Nứt, Võng

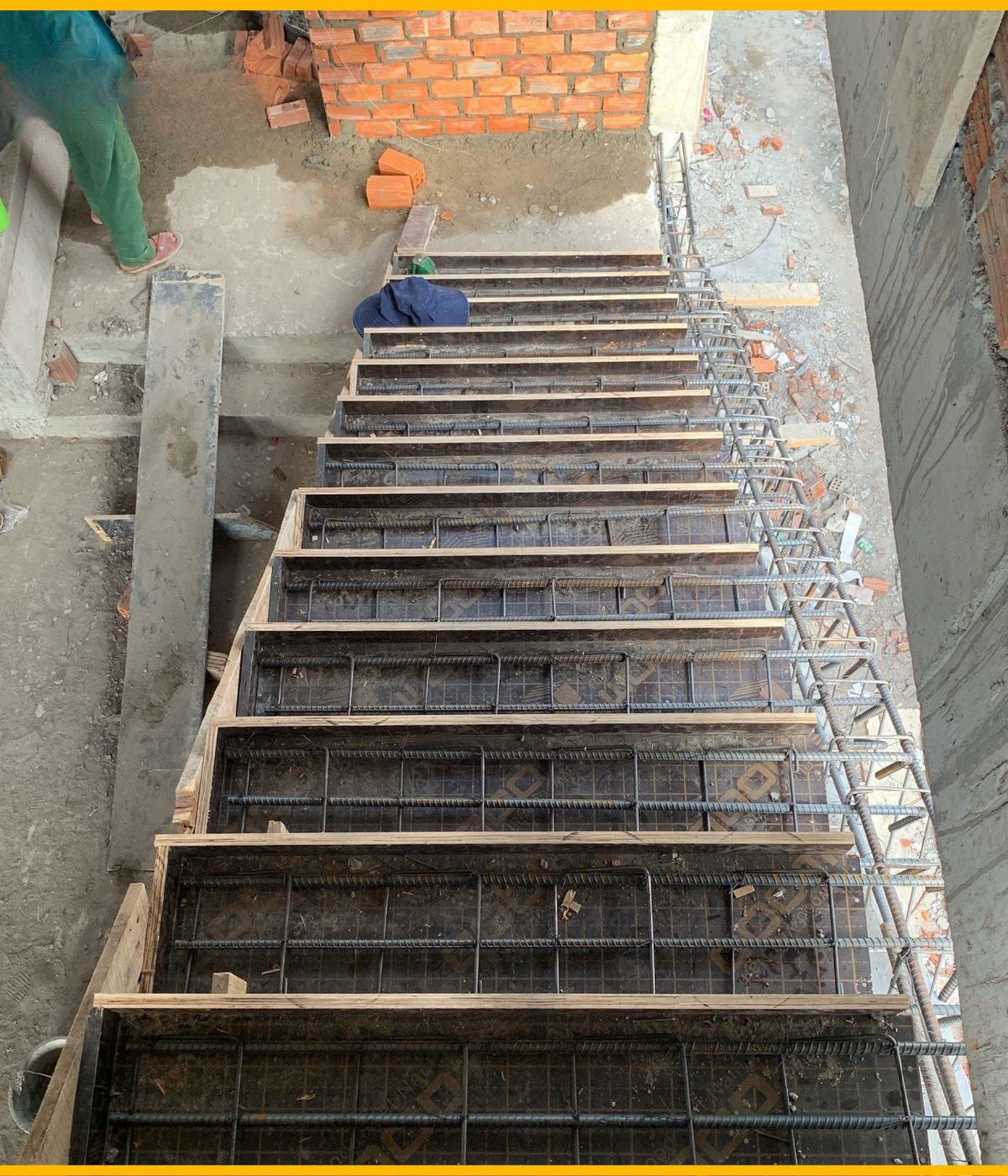

Các bước ghép coppha và đổ bê tông bản thang
Thi công bản thang cần được kiểm soát chặt chẽ từ khâu xác định cao độ, dựng coppha, bố trí cốt thép đến quá trình đổ và bảo dưỡng bê tông. Mỗi công đoạn đều ảnh hưởng trực tiếp đến độ chính xác hình học, khả năng chịu lực và độ bền lâu dài của bản thang.
Bước 1: Xác định tim, cao độ và hình học cầu thang
Trước khi thi công, cần xác định chính xác tim cầu thang, cao độ tầng, vị trí chiếu nghỉ, số lượng bậc, chiều cao bậc và chiều rộng mặt bậc theo bản vẽ thiết kế. Việc kiểm tra kỹ các thông số này giúp hạn chế tình trạng bậc cao thấp không đều, sai độ dốc hoặc lệch vị trí cầu thang so với mặt bằng kiến trúc.

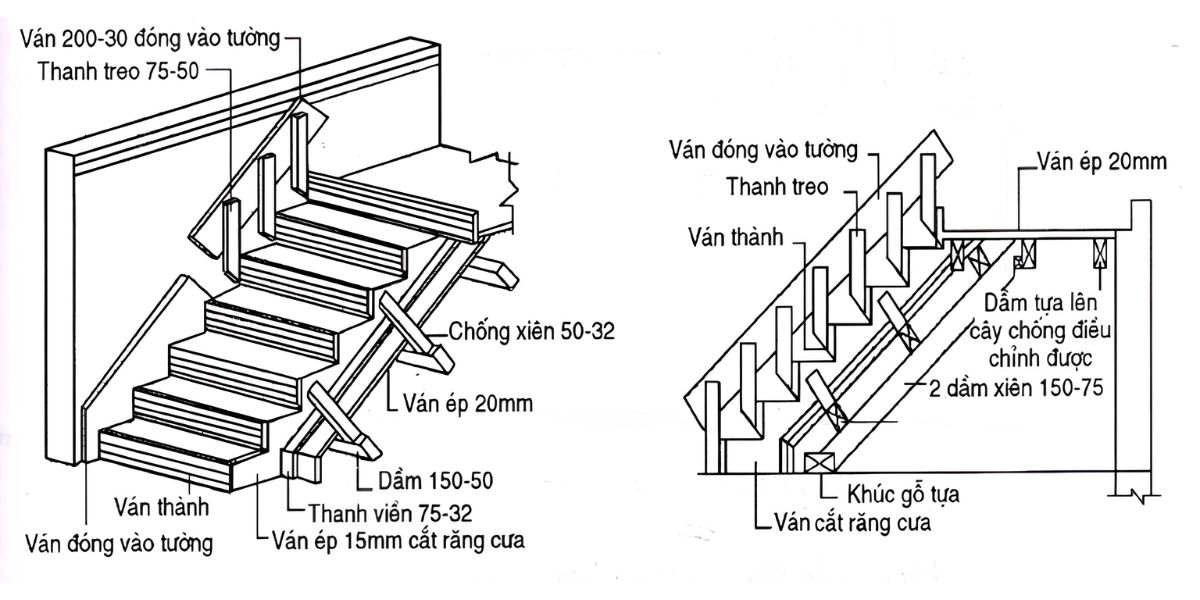

Bước 2: Lắp dựng coppha
Coppha đáy bản thang và thành bậc phải được lắp đúng kích thước, đúng độ dốc và liên kết chắc chắn với hệ chống bên dưới. Hệ coppha cần đủ cứng để không bị võng, xô lệch hoặc biến dạng dưới trọng lượng cốt thép và bê tông trong quá trình thi công.
Bước 3: Gia công và bố trí cốt thép
Cốt thép bản thang được gia công và lắp đặt theo đúng đường kính, số lượng, khoảng cách và phương chịu lực thể hiện trong bản vẽ kết cấu. Đồng thời, cần kiểm tra lớp bê tông bảo vệ, vị trí thép chịu lực, thép phân bố, thép tăng cường và chiều dài neo tại các vị trí tiếp giáp với dầm, chiếu nghỉ hoặc sàn.
Bước 4: Kiểm tra trước khi đổ bê tông
Trước khi đổ bê tông, cần rà soát toàn bộ coppha, hệ chống, cốt thép, cao độ và kích thước hình học của bản thang để phát hiện sai lệch kịp thời. Bề mặt coppha cũng cần được vệ sinh sạch bụi bẩn, mạt thép và vật liệu thừa nhằm hạn chế rỗ mặt, lẫn tạp chất và ảnh hưởng đến chất lượng bê tông.
Bước 5: Đổ và đầm bê tông
Bê tông nên được đổ theo trình tự phù hợp, liên tục trong phạm vi cho phép để hạn chế hình thành mạch ngừng không mong muốn trên bản thang. Trong quá trình đầm, cần đảm bảo bê tông được lèn chặt nhưng không đầm quá lâu hoặc tác động mạnh làm phân tầng hỗn hợp, xô lệch cốt thép và biến dạng coppha.
Bước 6: Bảo dưỡng và tháo coppha
Sau khi đổ xong, bề mặt bê tông cần được giữ ẩm và bảo dưỡng phù hợp để quá trình thủy hóa diễn ra ổn định, qua đó hạn chế nứt do mất nước quá nhanh. Việc tháo coppha và hệ chống chỉ nên thực hiện khi bê tông đã đạt khả năng chịu lực cần thiết theo điều kiện thi công và yêu cầu kỹ thuật, tránh tháo sớm gây võng hoặc nứt bản thang.

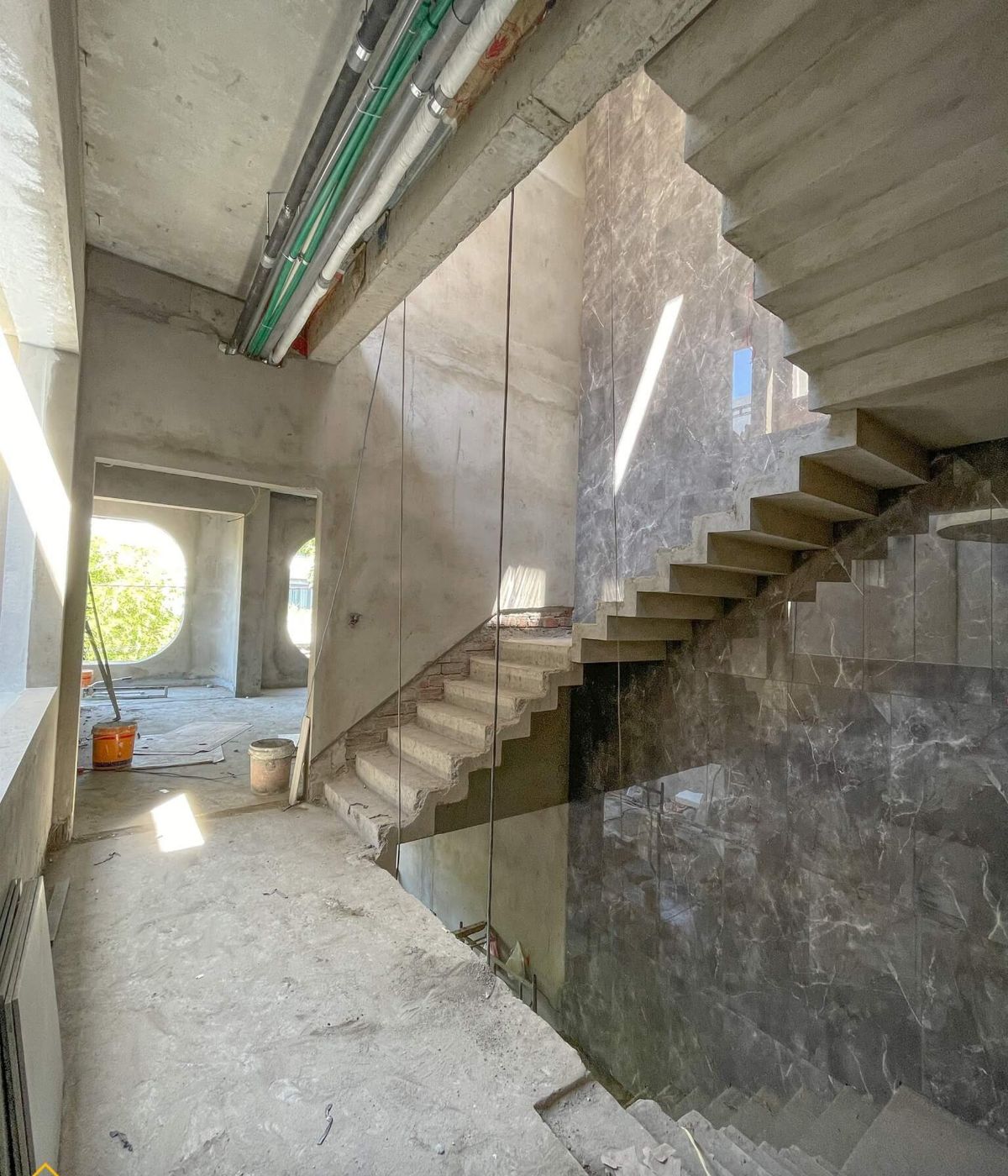

Checklist 5 điểm cần kiểm tra trước khi nghiệm thu
Trước khi nghiệm thu bản thang, cần kiểm tra kỹ 5 yếu tố dưới đây để kịp thời phát hiện sai sót và đảm bảo kết cấu đáp ứng yêu cầu thiết kế, chất lượng thi công cũng như an toàn sử dụng.
- Kích thước hình học: kiểm tra chiều rộng vế, độ dốc, cao độ chiếu nghỉ và kích thước bậc theo hồ sơ thiết kế.
- Cốt thép: đúng chủng loại, đường kính, số lượng, khoảng cách, vị trí và chiều dài neo.
- Lớp bê tông bảo vệ: thép được kê đúng vị trí, không nằm sát coppha.
- Bề mặt bê tông: kiểm tra rỗ, nứt, bong tróc, sai lệch hình học hoặc dấu hiệu bất thường.
- Liên kết với kết cấu xung quanh: kiểm tra vùng tiếp giáp bản thang với dầm, chiếu nghỉ, sàn và các gối đỡ.
Kiểm soát tốt những yếu tố này giúp hạn chế các lỗi thường gặp như bản thang nứt, võng, bậc không đều hoặc liên kết giữa vế thang và chiếu nghỉ không đảm bảo.
Câu Hỏi Thường Gặp Phổ Biến (FAQ)
Bề dày bản thang nhà phố thường là bao nhiêu cm?
Trong nhà phố, chiều dày bản thang thường khoảng 8–12 cm đối với nhiều phương án cầu thang bê tông cốt thép thông dụng. Tuy nhiên, đây chỉ là khoảng tham khảo. Bản thang dài, khẩu độ lớn hoặc chịu tải cao có thể cần tăng chiều dày theo kết quả tính toán.
Không nên tự giảm chiều dày bản thang để tiết kiệm bê tông vì có thể ảnh hưởng đến độ cứng, khả năng chịu lực và kiểm soát độ võng.
Tại sao bản thang bị nứt góc gãy và cách xử lý?
Vết nứt tại vị trí giao giữa vế thang và chiếu nghỉ hoặc tại góc gãy có thể xuất phát từ nhiều nguyên nhân như bố trí thép chưa phù hợp, neo thép không đảm bảo, co ngót bê tông, tháo chống sớm, tải trọng vượt thiết kế hoặc biến dạng không đồng đều giữa các cấu kiện.
Cách xử lý phụ thuộc vào nguyên nhân và mức độ nứt. Với vết nứt nhỏ không ảnh hưởng kết cấu, có thể áp dụng giải pháp sửa chữa bề mặt hoặc bơm vật liệu chuyên dụng theo đánh giá kỹ thuật. Nếu vết nứt phát triển, xuyên sâu, kèm võng hoặc xuất hiện tại vùng chịu lực quan trọng, cần để kỹ sư kết cấu kiểm tra trước khi sửa chữa.
Có nên làm bản thang bê tông đúc sẵn không?
Bản thang bê tông đúc sẵn có ưu điểm về tốc độ thi công, chất lượng sản xuất có thể được kiểm soát tốt và giảm một phần công tác coppha tại công trường.
Tuy nhiên, giải pháp này đòi hỏi kích thước cấu kiện chính xác, phương án vận chuyển và nâng lắp phù hợp, đồng thời phải xử lý tốt các liên kết với dầm, sàn và chiếu nghỉ. Với nhà phố có mặt bằng chật hoặc hình dạng cầu thang thay đổi theo hiện trạng, bê tông toàn khối thường linh hoạt hơn.
Bản thang tuy nằm phía dưới hệ bậc nhưng lại giữ vai trò quan trọng đối với khả năng chịu lực và độ ổn định của cầu thang. Vì vậy, từ kích thước, vật liệu đến bố trí thép và thi công bản thang đều cần tuân theo hồ sơ thiết kế và tính toán kết cấu cụ thể.
Hiểu rõ bản thang là gì sẽ giúp gia chủ có thêm cơ sở khi lựa chọn kết cấu và thiết kế cầu thang cho ngôi nhà. Liên hệ Villa 365 để được tư vấn giải pháp phù hợp với mặt bằng, nhu cầu sử dụng và định hướng thẩm mỹ của công trình.
